Pompe pneumatiche

modello pompa rapporto pressione massima [bar] portata
[L/min]
412/482 IC-D 2:1 12 27
621/495 IC-D 4:1 24 8,4
621/498 IC-D 4:1 24 8,4
2012/S081-1 4:1 24 38
2008/S080-2 5:1 30 46
2201/S124-2 5:1 30 110
319/495 IC-D 8:1 24 9,6
2010/S080-2 8:1 48 46
2201/S100-2 8:1 48 71
2201/S100-G11   8:1          48      71


modello pompa rapporto pressione massima [bar] portata
[L/min]
2018/913 IC-D 3:1 18 45
621/734 IC-D 4:1 24 8,4
2014/933 IC-D 4:1 24 27
415/933 IC-D 4:1 24 27
2008/913 IC-D 5:1 30 45
2012/933 IC-D 6:1 36 27
621/259 IC-D 8:1 48 4,9
319/734 IC-D 8:1 48 9,6
2018/789 IC-DS 8:1 48 16
2010/913 IC-D 8:1 48 45
2010/918 IC-D 8:1 48 45
2008/920 DRS
8:1 48 45
2016/933 IC-D 10:1 60 27
2006/789 IC-DS 12:1 72 16
319/259 IC-D 14:1 84 5,4
2010/789 IC-DS 20:1 120 16
HXD-6918QS-SS 30:1 186 3
962/789 IC-DS 32:1 192 7,5
2201/789 IC-DS 32:1 192 16
HXD-2560-SS 66:1 409,2 6
Selezione filtri G1″ – G 1 – 1/2″

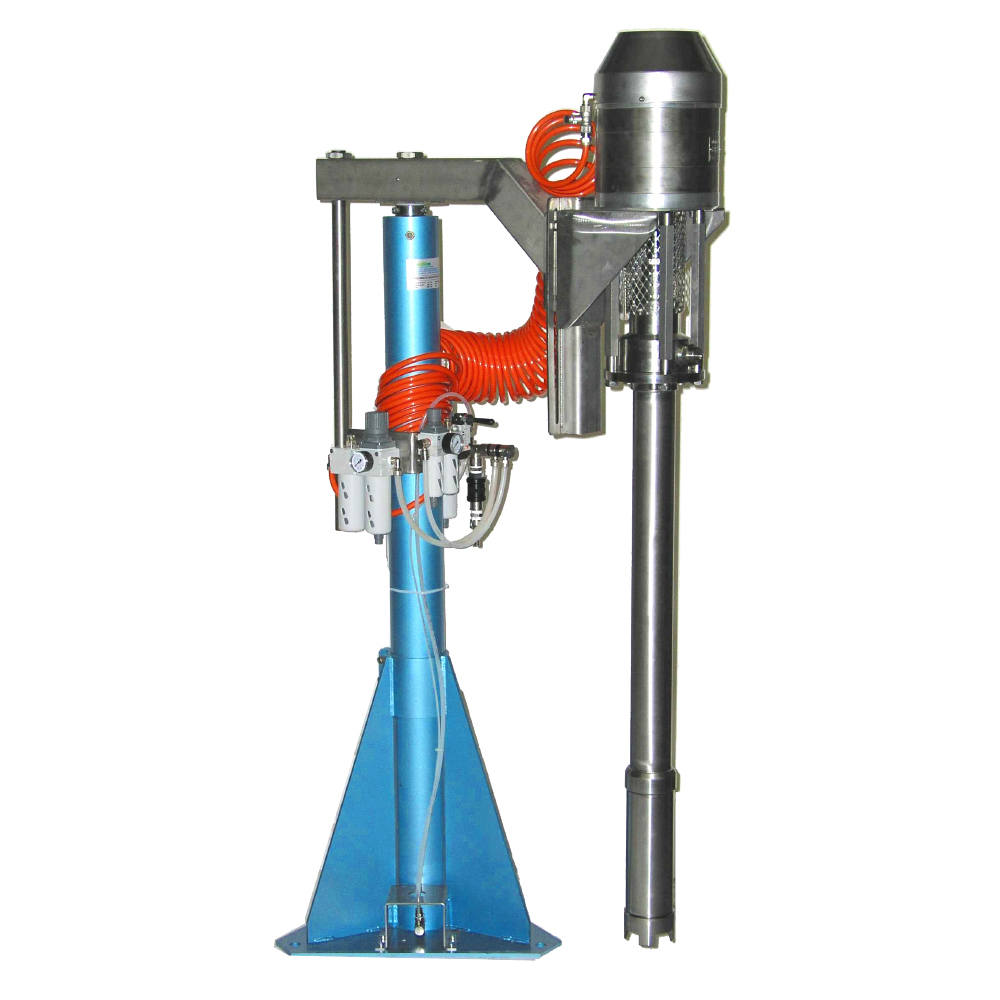

Elevatori pneumatici 21072 corsa elevazione 1100 mm – altezza innesco +/- 250 mm
motori pneumatici: alesaggi DN 3/4″ (20 mm) ÷ DN 12″ (300 mm):
I motori pneumatici Airmation utilizzano unicamente l’energia dell’aria compressa per trasformarla in lavoro meccanico, ottenendo valori massimi di prestazioni e rendimenti.
Al loro interno è racchiuso un gioiello di tecnica e ingegneria, frutto di sofisticate tecnologie nel campo della pneumatica miniaturizzata e della meccanica di precisione, risultato della comprovata capacità di progettazione e sviluppo VOGT – AIRMATION.
Funzionamento modulare equilibrato a doppio effetto, distributore longitudinale con dispositivo di controllo interamente pneumatico, sistema di pilotaggio e consenso miniaturizzato, sono tra le caratteristiche che consentono ai motori pneumatici Airmation affidabilità assoluta in qualsiasi condizione di carico e massima precisione dei rapporti di pressione sviluppati.
Ciascuna serie di motori pneumatici è contraddistinta da peculiarità specifiche di funzionamento.
Severi collaudi funzionali e accuratezza di montaggio con fasi di autocontrollo in linea, sono attuati su tutta la produzione di serie.
Oltre 160.000 pompe a motore pneumatico VOGT – AIRMATION, operanti a tutt’oggi nel mercato mondiale, testimoniano l’elevato impegno tecnologico e la qualità raggiunta.

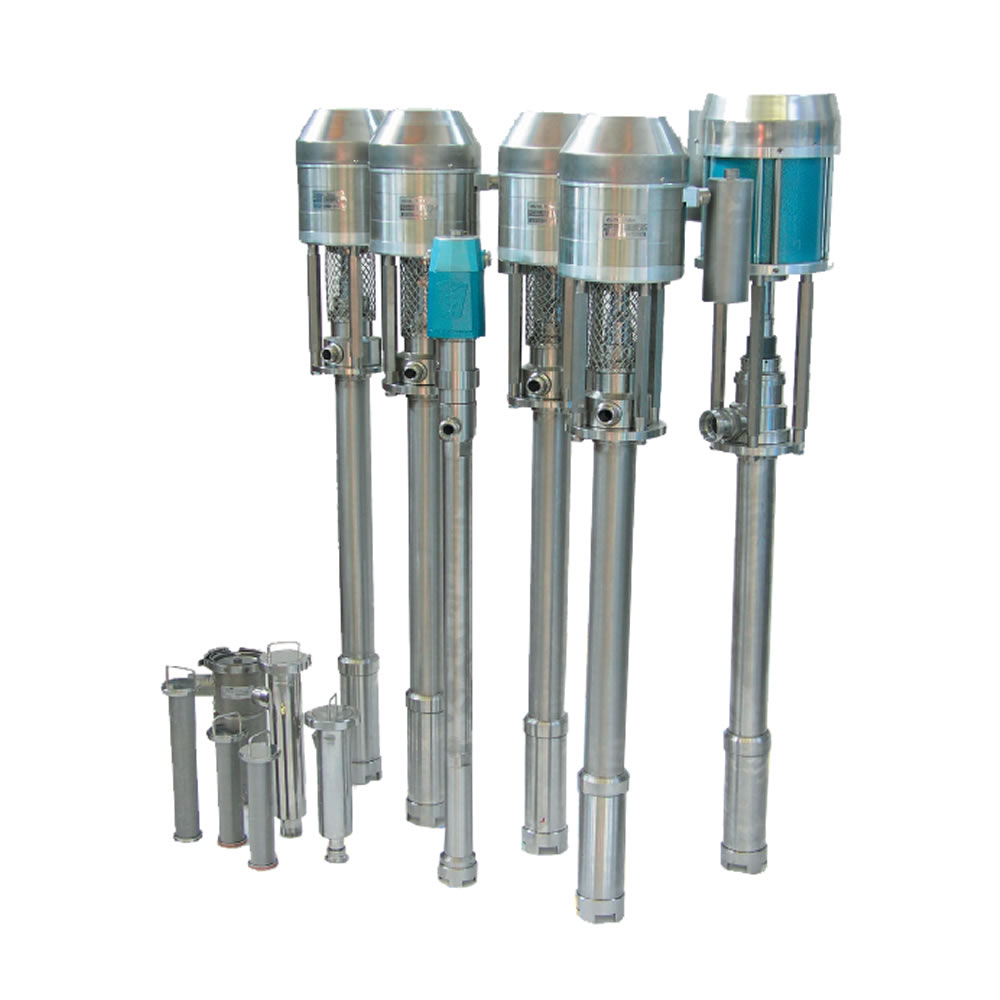

Le pompe a motore pneumatico: rapporti 1:1 ÷ 100:1 – portate 0,2 ÷ 80 lt/min :
Il cablaggio di motori con sezioni pompanti, permette la conversione della potenza pneumatica in “potenza idraulica” e genera una gamma completa di pompe a motore pneumatico, adibite al trasferimento di prodotti fluido/densi.
La costruzione interamente in acciaio inossidabile AISI 304, 316, 321, serie 400 – e Hastelloy con macchine e metodi di lavoro altamente specializzati, evidenzia caratteristiche strutturali e perfezione fin nei minimi dettagli.
La nuova generazione, arricchitasi di contenuti tecnologici quali: materiali di derivazione aerospaziale maggiormente resistenti all’usura con incrementata elasticità ed aderenza alle superfici di scorrimento – otturatori calibrati autocompensanti – terminali di guida coassiali per una perfetta tenuta, consente affidabilità e prestazioni assolute con una manutenzione semplificata e di facile accesso.
La “Componentistica Integrata Airmation”, appositamente studiata e dedicata al completamento di ogni programma di lavoro, ottimizza le prestazioni e rende più razionali le operazioni, incrementando la produttività.
Numerosi fattori devono essere considerati per la scelta di un equipaggiamento appropriato:
Portata – Rapporti di pressione – Viscosità e caratteristiche fisico/chimiche prodotti – Tipo specifico di applicazione.
